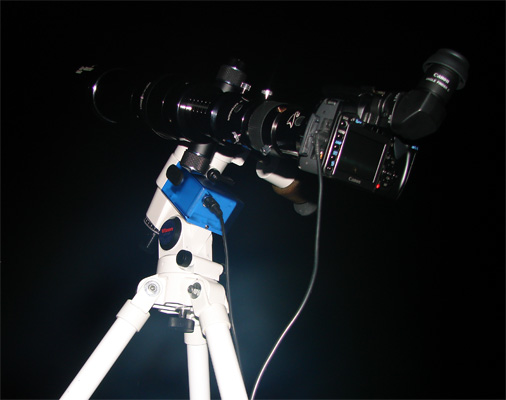

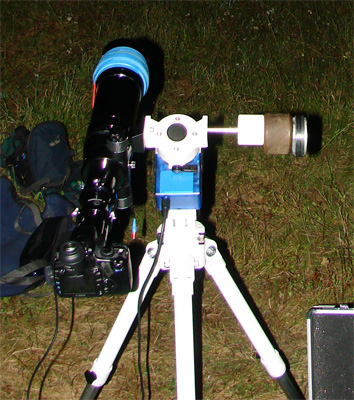

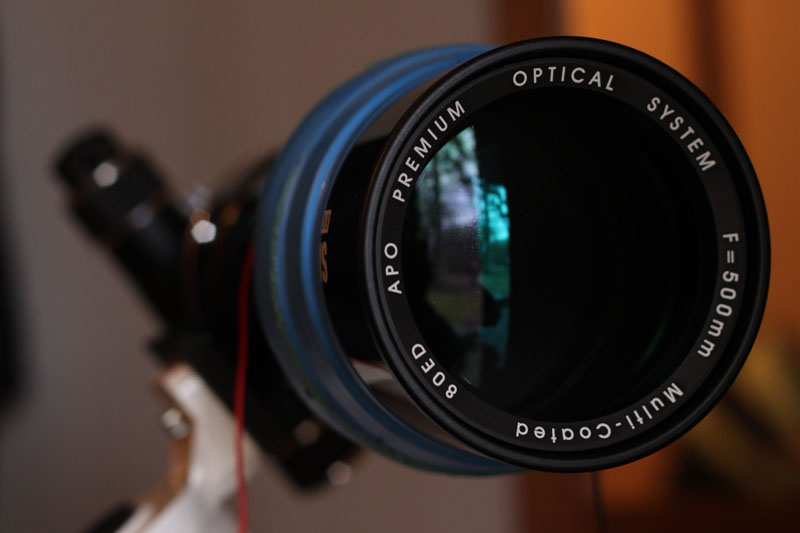

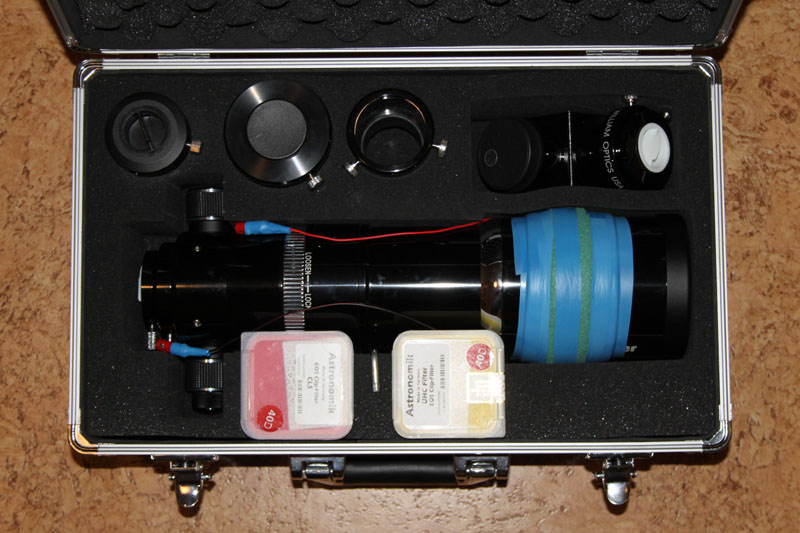

Zakladni pouzivane vybaveni Mym zakladnim dalekohledem je refraktor SkyWatcher Equinox 80ED/500mm. Jde o cockovy dalekohled s minimalizovanou barevnou vadou (cocky jsou vyrobeny z nizkorozptyloveho fluoritoveho skla FLP-53). 80 v nazvu oznacuje prumer cocky v milimetrech, 500mm je ohniskova vzdalenost (tedy zakladni "priblizeni" - velice zhruba odpovida znaceni zoom 20x u kompaktu nebo fotoaparatu s nevymenym objektivem). Pomer ohniskove vzdalenosti ku prumeru cocky da zakladni svetlost objektivu - zde tedy f/6.25. ![]() Pro sirokouhle snimky pouzivam bezne foto objektivy: Canon 50mm f1.8 (velice svetly objektiv s fixni ohniskovou vzdalenosti - pro ostre hvezdy vetsinou nastavuji clonu na f2.8), Canon 18-55mm f3.5-5.6 (zakladni setovy objektiv, ale i na hvezdy pekna kresba, vyrazne mene svetly nez Canon 50mm) nebo sirokouhly Sigma 10-20mm f/4-5.6 (prijemne siroky uhel zaberu, ale horsi ostrost kresby). Dalekohled je umisten na paralakticke montazi Vixen GP2 Photoguider. Na jednom rameni je uchycen dalekohled, na druhem vyrovnavaci protizavazi. S montazi bylo dodane pouze male zavazi dostacujici pro vyvazeni fotaku s beznym objektivem (k cemuz je tato montaz primarne urcena), pro vyvazeni meho Equinoxu bylo nutne zavazi pridat. Po chvilce patrani po vhodnem tezkem kusu zeleza pouzitelneho misto zavazi napadla meho dedecka genialni vec - vyuzit silnych a tezkych magnetu ze starych reprobeden. Neni nutne zadne dodatecne uchyceni k (bilemu) originalnimu zavazi a lze je pridavat za sebe a dosahnout tak optimalniho vyvazeni. Pouzivam 3 dodatecne zavazi o celkove hmotnosti X kg. ![]() ![]() Pro zachyceni snimku pouzivam (vlastorucne) modifikovany Canon 400D s odstranenym IR-cut filtrem. Popis modifikace je na separatni strance. K fotaku mam neoriginalni drzak na dodatecne baterie (Battery grip, bud na dve fotakove, nebo sest tuzkovych) z meho oblibeneho tajvanskeho obchudku. Diky tomuto drzaku vydrzi jedna sada baterii snimat zhruba 3-4 hodiny (dle okolni teploty). V terenu nepouzivam notebook a o rizeni expozic se stara jednoducha automaticka spoust (opet z Gadget Infinity). ![]() Dle uhlove velikosti objektu volim reduktor nebo nasobic Barlow vkladany do primarniho ohniska. Pro objekty kolem jedne uhlove minuty fotim primo v primarnim ohnisku Equionoxu (800mm = 500mm * 1.6 crop factor DSLR). Snimek zachyti pri teto konfiguraci az cca 3.5', ale hvezdy na okraji jsou jiz nepekne protazene. Snimke zachycuje fotak na kratkem tubusu - merici stupnice je jiz soucasti dalekohledu. ![]() Pokud je objekt vetsi (do 4.5') a potrebuji ostre hvezdy po celem poli, tak pouzivam reduktor Williams Optics 0.8x Flattener III (640mm = 0.8 * 500mm * 1.6 crop factor DSLR). Pokud naopak fotim male, ale jasne objekty (kratery na Mesici, skvrny na Slunci, planety), tak pouzivam SkyWatcher ED Barlow nasobic. Faktor zvetseni neni pevne dan, ale zavisi na vzdalenosti mezi cockou Barlow a snimacem fotaku. Proto nastavenim vsech dostupnych nadstavcu co mam (vcetne Makro krouzku - tesne u fotaku) dosahnu ohniskove vzdalenosti az 4500mm. To odpovida prodlouzeni zakladniho ohniska zhruba 5.6x. Tim se ale take prislusne snizi mnozstvi svetla dopadajiciho na sensor a je nutne prodluzovat expozici (coz je u planet nezadouci, nebo dochazi vlivem seeingu k jejich rozmazani - osvedcila se mi hodnota ne nizsi nez 1/80 sekundy) nebo zvysovat ISO (na planety idelane 100, ale diky velkemu zvetseni je nutne zvysit na 400-800). ![]() Dalekohled prenasim v kufriku spolu s dalsimi optickymi komponentami - Skywatcher ED Barlow 2' (priblizovaci clen), reduktor a rovnac pole (aby byly hvezdy i na kraji snimace kulate a ostre) Williams Optics 0.8x Flattener III a pravouhle zrcatko pro pohodlnejsi pozorovani Williams Optics Diagonal. Pro potlaceni svetelneho znecisteni a zvyseni kontrastu mlhovin pouzivam CLS a UHC filtr ve forme klipu primo do tela fotaku Canon. Modrou paskou a kusem karimatky je obalena soustava vlastorucne pajenych rezistoru na rosnici daleholedu, ktera se po pripojeni na konektory stara o zabraneni roseni objektivu (nutnost pri celonocnich expozicich). Vyrobeno podle navodu na SkyAndTelescopes. ![]() Pro vizualnim pozorovani a zamereni slabsich objektu pouzivam predevsim sirokouhly okular SWAN 25mm, spise vyjimecne 6mm a a 4mm okulary s velkym vyslednym priblizenim. Nutnosti jsou krouzky a tubusove adaptery pro fotak. ![]() Pro presne zaostreni pouzivam pripravek nazyvany Bahtionova maska (Bahtinov mask), detaily viz. http://www.zodiaclight.com/equipment/bahtinovMask.htm. Jde o zaslepku dalekohledu se specialne vyrezanymi pasy. Vyrobil jsem si ji z vicka od jogurtu s nalepenym vykresem vygenerovanym na http://astrojargon.net/MaskGen.aspx a vyrezanym ulamovacim nozikem. Pro zjisenou odolnost pred vlhkosti jsem jeste prelepil izolepou. Na tubus dalekohledu prichytavam pomoci odlepovatelne hmoty Stick it - neni to sice prilis esteticke, ale zato velice funkcni a nespinive. Diky otvorum v masce dojde k difrakci svetla kolem jasne hvezdy, ktera pri vizualnim i fotografickem pozorovani zobrazi tri hroty, z nichz prostredni behem ostreni meni svou pozici. Ve chvili, kdy je uprostred, je presne zaostreno. Diky dlouhym hrotum lze tuto metodu pouzivat i pri spatnem seeingu - pozice hrotu je stale dobre viditelna. Tzv. Hartmannova maska poskytuje vyrazne horsi vysledky (predtim jsem pouzival ji). ![]() ![]() V terenu se snazim byt energeticky nezavisly na tezkych nebo neprenositelnych zdrojich napajeni a tak pouzivam dobijeci baterie R20 pro vyhrivani optiky (4x R20 9000mAh - dle okolni teploty vydrzi cca 6-12 hodin), napajeni montaze (8x R20 4500mAh - cca 8-16 hodin provozu) a tuzkove baterie AA do battery gripu pro fotak. Originalni ovladani pohonu montaze od Vixenu je pro obe osy, ale moje montaz ma pohon pouze pro R.A. osu, deklinace se nastavuje rotaci objektivu pres prichytny sroub. ![]() No a kdyz to vsechno sestavim, tak to vypada nejak takhle a ja si pak muzu doprat neruseny pohled na nocni nebe nebo spanek (prestoze to tak nevypada, tak je to foceno v noci (30 sekund) a scena je ozarena pouze mesicnim svetlem). ![]() Zpet, Zpet na Galerii |
