Tyto stránky slouží k prezentaci výsledků práce na analýze týmového projektu Univerzitní knihovna do předmětu PB007 – Analýza a návrh systémů.
Řešiteli projektu jsou Kateřina Balvínová, Daniel Jakubík, Zuzana Kuklová a Michal Růžička.
Přejít: k navigaci | na začátek stránky | na konec stránky
Zadání projektu
Název projektu:
Univerzitní knihovna.
Základní cíle systému:
- Umožnit evidenci publikací vlastněných univerzitou a zpřístupnit tuto evidenci široké veřejnosti.
- Automatizace výpůjček titulů pro efektivní využití lidských zdrojů.
- Zpřehlednění evidence výpůjček a zvýšení spolehlivosti uchování dat.
- Usnadnění komunikace čtenáře s knihovnou.
- Online prodlužování výpůjček.
Charakteristika systému:
- Evidence titulů (knihy, časopisy, CD, DVD, VHS, ostatní studijní materiály),
- evidence čtenářů (snadný přístup k účtům čtenářů, úprava údajů a správa účtů),
- evidence zaměstnanců (snadný přístup k účtům zaměstnanců, úprava údajů a správa účtů).
Systém bude sloužit čtenářům ke snadnému vyhledávání titulů a jejich online rezervaci. Systém bude automaticky informovat čtenáře o dostupnosti zamluveného titulu.
Systém bude vytvářet statistiky titulů podle jejich oblíbenosti a vytvářet seznam nejnovějších titulů.
Systém bude automaticky vystavovat upomínky při nevrácení titulu v daném termínu a upomínat uživatele, že se blíží konec výpůjční doby.
Kategorie uživatelů:
neregistrovaný uživatel – Má přístup přes internetové rozhraní ke katalogu knih, který může procházet a vyhledávat v něm jednotlivé tituly.
čtenář – Má vytvořený vlastní účet (který mu byl vytvořen knihovníkem po předložení dokladu totožnosti, doložení příslušnosti k univerzitě a zaplacení členského poplatku). Má stejná práva jako neregistrovaný uživatel, která jsou mu navíc rozšířena o možnost rezervovat a vypůjčit si nabízený titul.
knihovník – Má přístup ke katalogu dostupných knih, který má právo modifikovat, má přístup k účtům jednotlivých čtenářů, může zakládat nové účty, měnit uvedené údaje a rušit stávající.
vedoucí knihovny – Má stejná práva jako knihovník. Navíc se stará o evidenci zaměstnanců knihovny a zajišťuje objednávání nových knih a jejich zadávání do systému. Zajišťuje vyřízení faktur.
dodavatel – Zasílá nabídky titulů a přijímá objednávky od vedoucího knihovny.
Přejít: k navigaci | na začátek stránky | na konec stránky
Projektový soubor
Projekt je vypracováván v CASE nástroji CASE Studio 2.22. Projektový soubor je ke stažení níže.
Přejít: k navigaci | na začátek stránky | na konec stránky

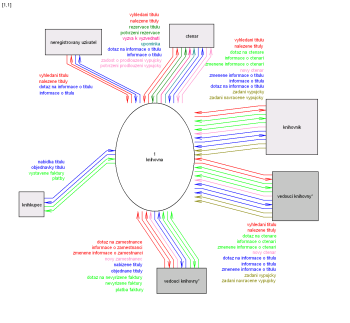

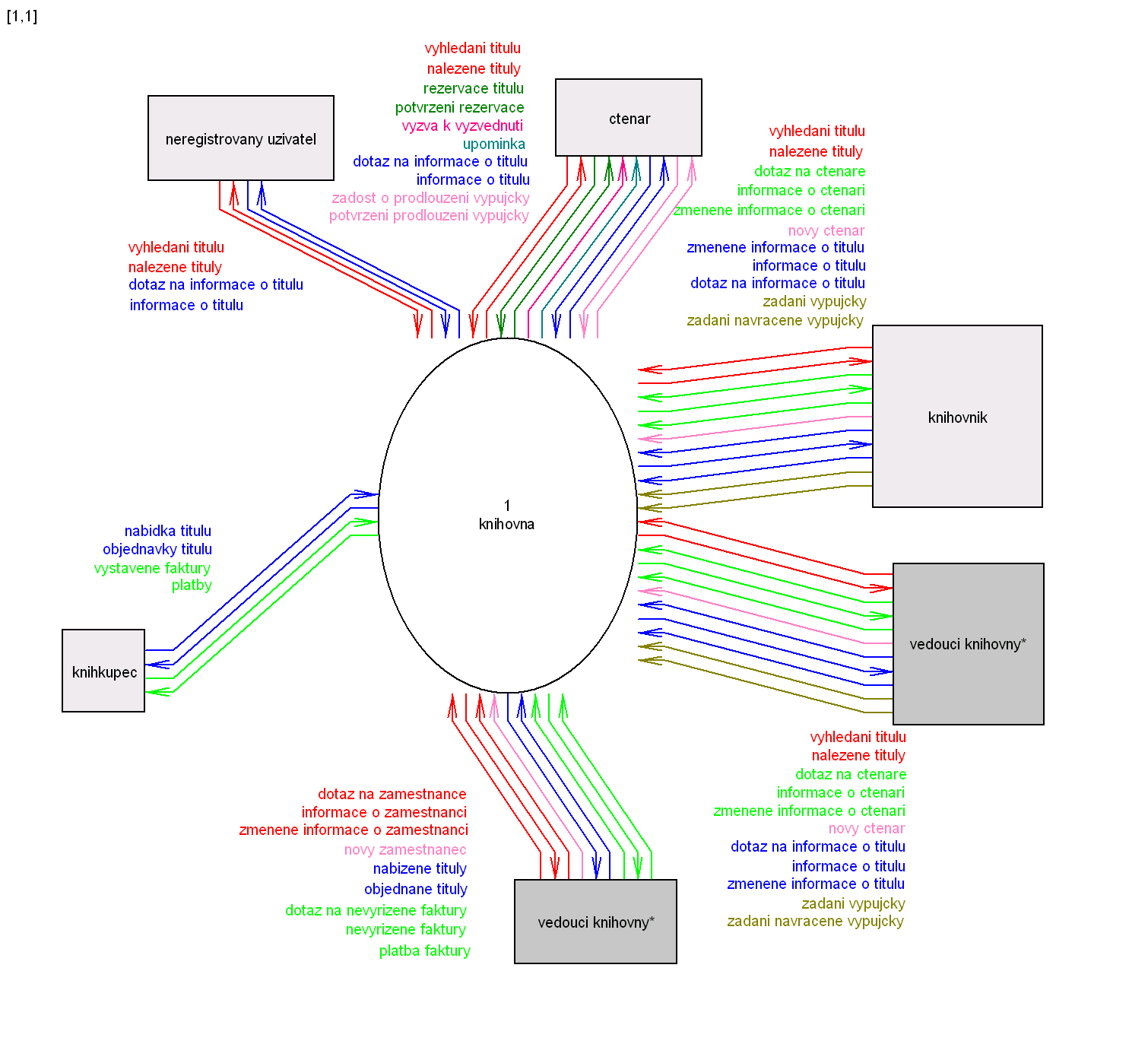

Kontextový diagram
Přejít: k navigaci | na začátek stránky | na konec stránky
Diagram datových toků

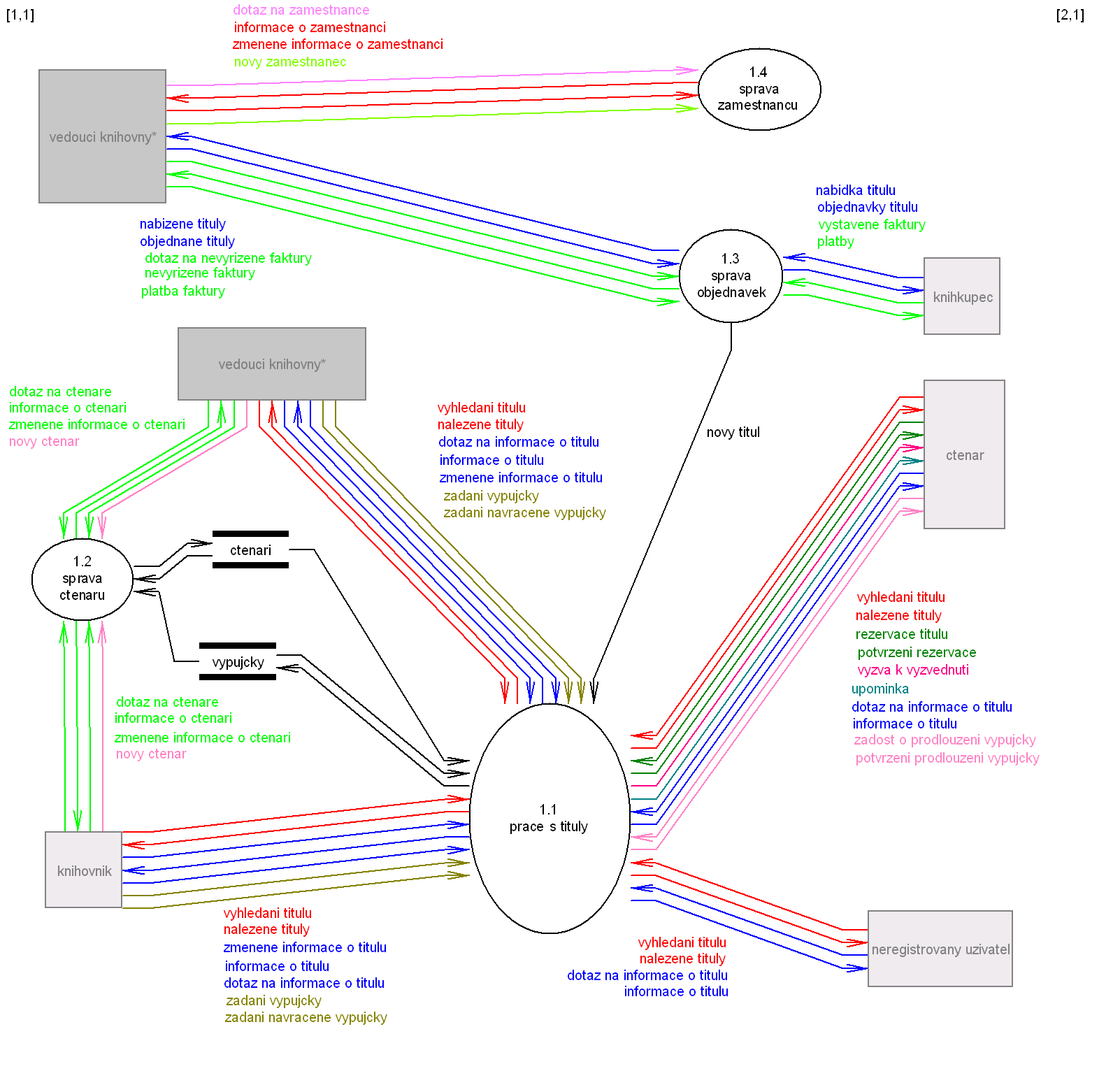

0. úroveň:
1. úroveň:

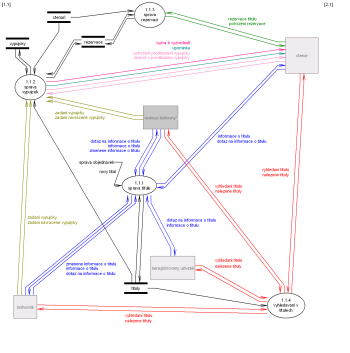

Dekompozice procesu Práce s tituly.

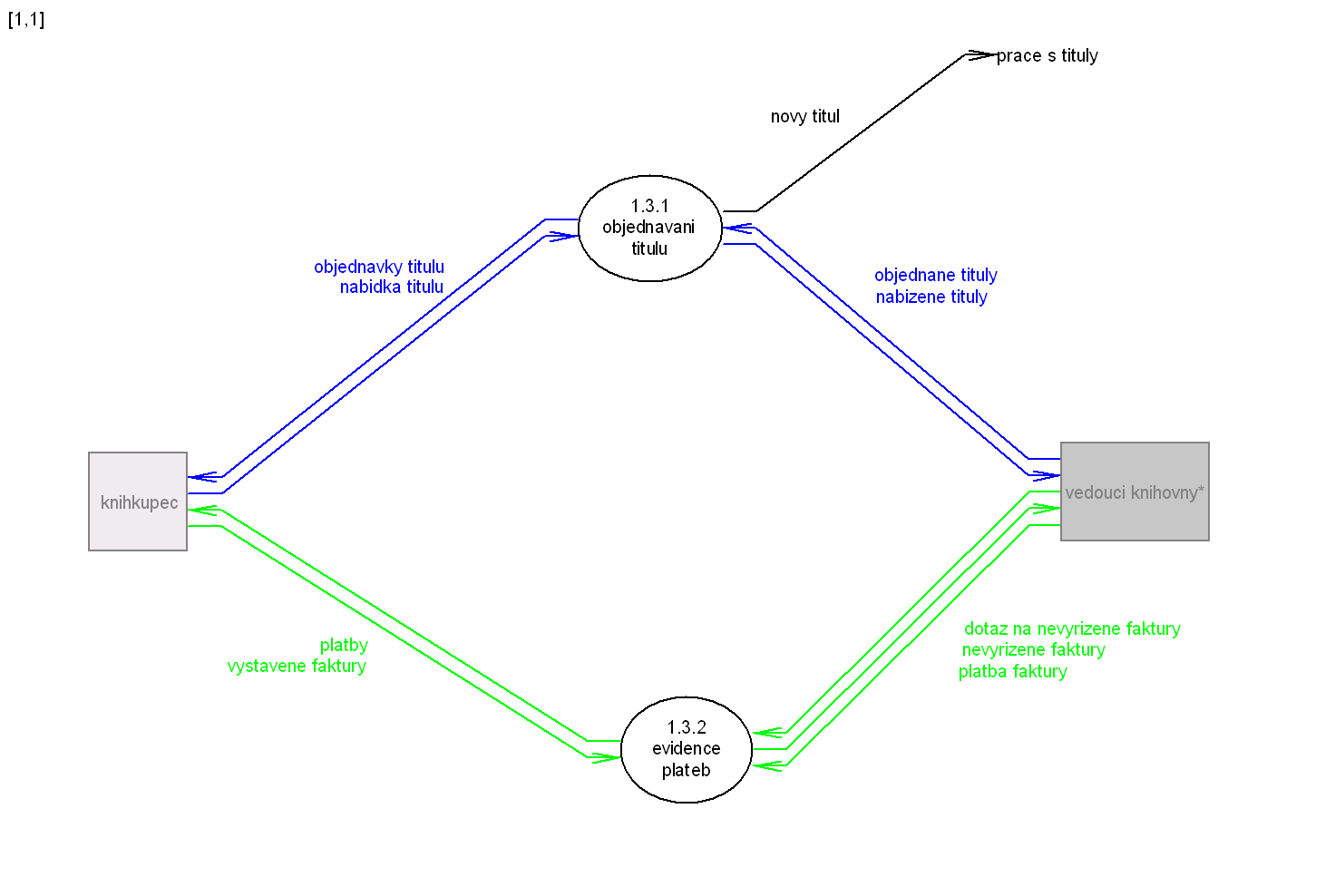

Dekompozice procesu Správa objednávek.
Přejít: k navigaci | na začátek stránky | na konec stránky

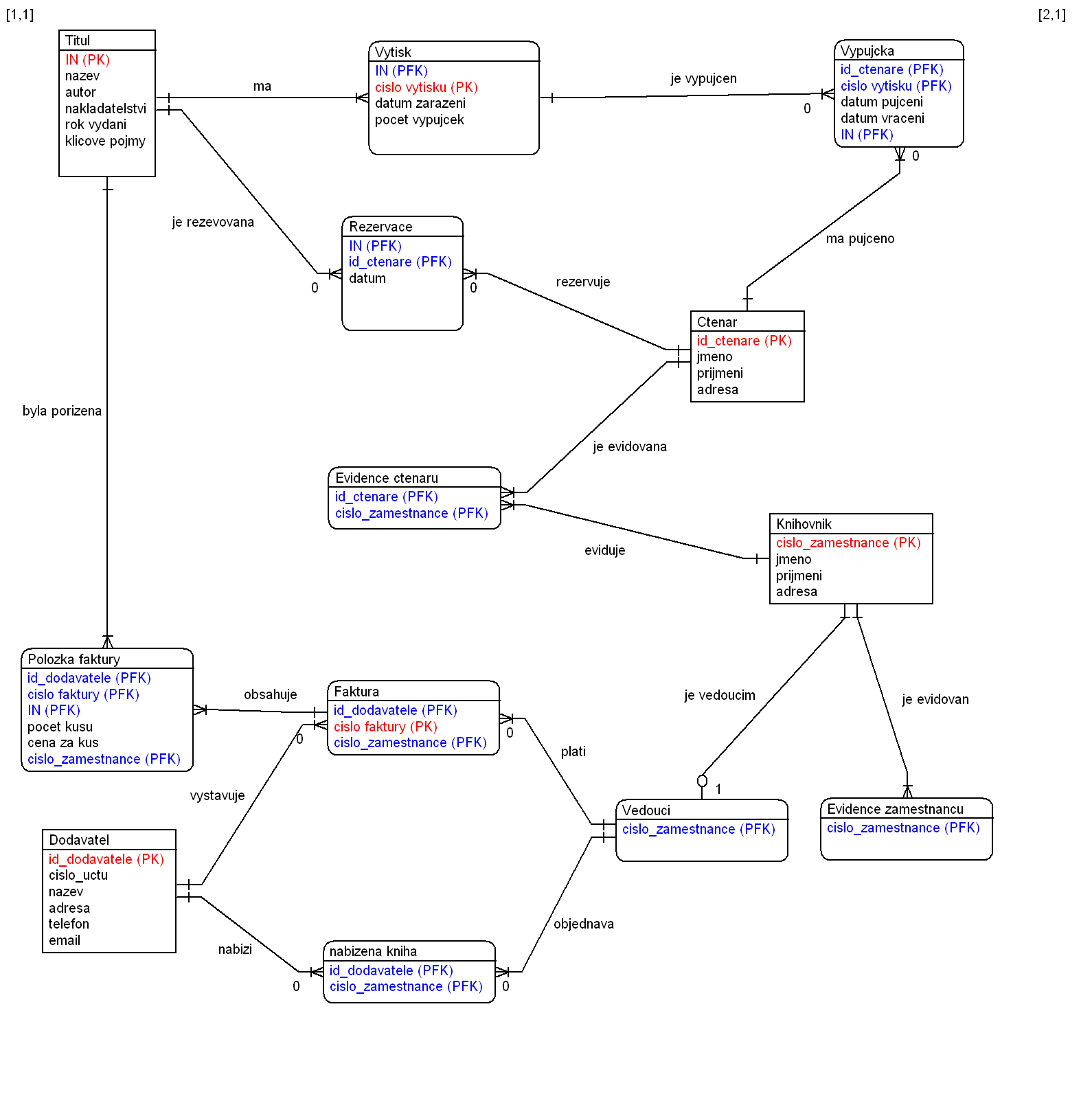

Entitně relační diagram
Přejít: k navigaci | na začátek stránky | na konec stránky

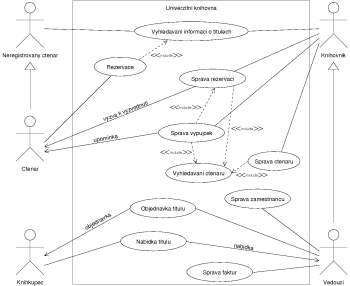

Use case diagram
Zdrojový kód use case diagramu ve formátu FIG (ASCII kódovaný text, 8,2 KiB)
Přejít: k navigaci | na začátek stránky | na konec stránky
Seznam událostí
Seznam událostí celého systému.
U1: dotaz na tituly od neregistrovaného
čtenáře (F)
U2: dotaz na informace o titulu od
neregistrovaného čtenáře (F)
U3: dotaz na tituly od čtenáře (F)
U4: dotaz na informace o titulu od
čtenáře (F)
U5: žádost o rezervaci titulu od
čtenáře (F)
U6: žádost o prodloužení výpůjčky od
čtenáře (F)
U7: dotaz na tituly od knihovníka (F)
U8: dotaz na informace o titulu od
knihovníka (F)
U9: dotaz na informace o čtenáři od
knihovníka (F)
U10: změna informací
o čtenáři (F)
U11: založení nového čtenáře (F)
U12: změna informací
o titulu (F)
U13: zadání výpůjčky (F)
U14: zadání navrácení výpůjčky (F)
U15: dotaz na tituly od vedoucího (F)
U16: dotaz na informace o titulu od
vedoucího (F)
U17: dotaz na informace o čtenáři od
vedoucího (F)
U18: dotaz na informace o zaměstnanci od
vedoucího (F)
U19: změna informací
o zaměstnanci (F)
U20: založení nového zaměstnance (F)
U21: objednání titulu (F)
U22: zavedeni titulu (F)
U23: potvrzeni provedeni platby (F)
U24: dotaz na nevyřízené faktury (F)
U25: zadání nabídky titulu (F)
U26: vystaveni faktury (F)
U27: je půlnoc – rozeslání upomínek (T)
Přejít: k navigaci | na začátek stránky | na konec stránky
Minispecifikace
Minispecifikace procesu Správa výpůjček.
SELECT:
CASE 1 (zadání výpůjčky):
zapiš výpůjčku do paměti
"výpůjčky"
CASE 2 (zadání navrácené
výpůjčky):
zruš výpůjčku
z paměti "výpůjčky"
IF kniha je
rezervovaná
THEN
pošli
výzvu k vyzvednutí
END IF
CASE 3 (žádost
o prodloužení výpůjčky):
IF kniha není
rezervovaná
AND
není překročena maximální doba vypůjčení
THEN
prodluž
výpůjčku v paměti "výpůjčky"
pošli
povolení prodloužení výpůjčky
ELSE
pošli
zamítnutí prodloužení výpůjčky
END IF
END SELECT
IF je půlnoc
THEN
FOR EVERY výpůjčka
DO
IF zbývá
týden do konce výpůjční doby
THEN
pošli
čtenáři upomínku
END IF
IF překročena výpůjční doba
AND
délka překročení výpůjční doby
modulo 7 = 0
THEN
pošli
čtenáři upomínku
END IF
END FOR
END IF
Přejít: k navigaci | na začátek stránky | na konec stránky
Datový slovník
Datový slovník datového toku Kniha.
Kniha = @IN + název +
autor + nakladatelství + rok
vydání + klíčové pojmy
IN = {číslo}
název = {[písmeno | číslo |
mezera]}
autor = (titul) + křestní
jméno + (prostřední jméno) +
příjmení
titul = {písmeno}
křestní jméno = {písmeno}
prostřední jméno = {písmeno}
příjmení = {písmeno}
nakladatelství = {písmeno | číslo}
rok vydání = {číslo}
klíčové pojmy = {písmeno |
číslo | mezera}
písmeno = [A–Z | a–z]
číslo = [0–9]
mezera = [ ]
