- PŘEHLED HW LAN ETHERNET
-
- MÉDIA:
-
THIN - ETHERNET 10BASE2 THICK - ETHERNET 10BASE5 TWISTED - PAIR 10BASET UTP (UNSHIELDED TP) FIBER OPTIC FO (10BASEF) -
PŘÍPOJNÁ MÍSTA: -
THIN - ETHERNET BNC. KONEKTOR

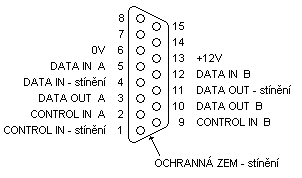

THICK - ETHERNET AUI KONEKTOR (ATTACHMENT UNIT INTERFACE) FEMALE CANNON DB-15
MAU (MEDIA ATTACHMENT UNIT, TRANSCIEVER) AUI - THIN AUI - FO -

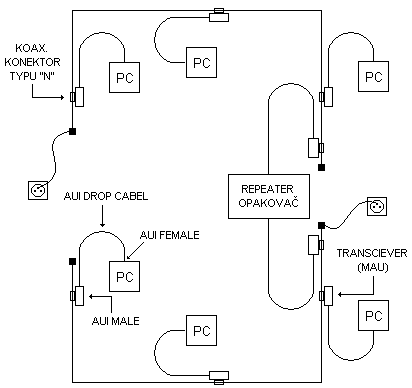

THICK - ETHERNET -
KOAX 50 ohm 10 mm KOAX KABEL
Max. počet segmentů 5, z toho 3 v řadě Max. délka segmentu 500 m Max. délka celé sítě 2 500 m Max. počet přípojek na segment 100 (vč. opakovačů) Min. vzdálenost mezi transcievery 2,5 m Max. délka kabelu transcieveru 50 m -

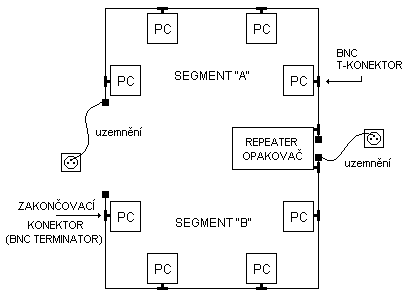

THIN - ETHERNET -
RG 58 A/U C/U 10Mb/s IEEE 802.3 KOAX 50 ohm 10Mb/s
Max. počet segmentů 5, z toho 3 v řadě Max. délka kabelu segmentu 185 m Max. délka celé sítě 925 m Max. počet přípojek v segmentu 30 (vč. opakovačů) Min. vzdálenost mezi přípojkami 0,5 m -

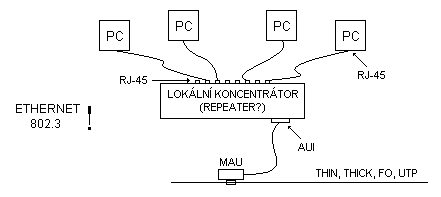

UTP - UNSHIELDED TWISTED PAIR -
8 pin RJ - 45 10BASET 10Mb/s
Max. délka kabelu mezi PC a koncentrátory 100 m Max. počet uzlů (počítačů) v síti 1 024 Kabel UTP: 2 páry nestíněné - charakt. impedance 85-110 pri 10MHz - ...
Adaptéry rozpoznají opačnou polaritu a přepnou se. Světelná signalizace propojení.

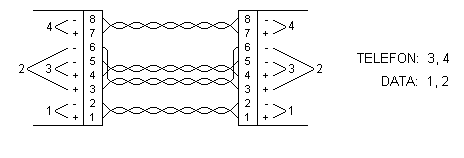

SIGNÁLY: 8 - TELEFON 7 - TELEFON 6 - INPUT DATA (-) 5 - TELEFON 4 - TELEFON 3 - INPUT DATA (+) 2 - OUTPUT DATA (-) 1 - OUTPUT DATA (+)
