Média lokálních počítačových sítí

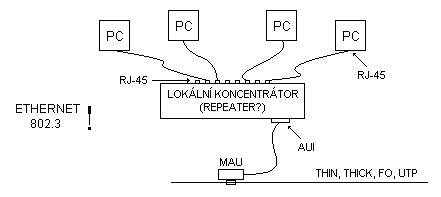

Přehled HW LAN Ethernet

Média:

THIN - ETHERNET 10BASE2
THICK - ETHERNET    10BASE5
TWISTED - PAIR 10BASET    UTP (UNSHIELDED TP)
FIBER OPTIC FO (10BASEF)

Přípojná místa:

THIN - ETHERNET BNC. KONEKTOR

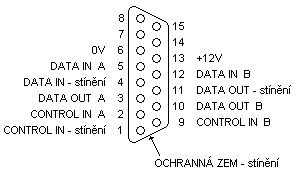

THICK - ETHERNET   AUI KONEKTOR (ATTACHMENT UNIT INTERFACE)
FEMALE CANNON DB-15

MAU (MEDIA ATTACHMENT UNIT, TRANSCIEVER)  AUI - THIN
AUI - FO

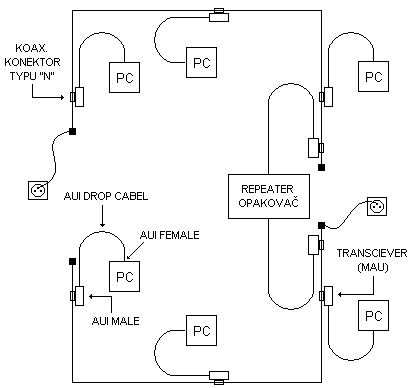

THICK - ETHERNET

KOAX 50 ohm    10 mm KOAX KABEL


Max. počet segmentů 5, z toho 3 v řadě
Max. délka segmentu 500 m
Max. délka celé sítě 2 500 m
Max. počet přípojek na segment 100 (vč. opakovačů)
Min. vzdálenost mezi transcievery   2,5 m
Max. délka kabelu transcieveru 50 m

THIN - ETHERNET

RG 58 A/U C/U    10Mb/s   IEEE 802.3
KOAX 50 ohm10Mb/s


Max. počet segmentů 5, z toho 3 v řadě
Max. délka kabelu segmentu 185 m
Max. délka celé sítě 925 m
Max. počet přípojek v segmentu 30 (vč. opakovačů)
Min. vzdálenost mezi přípojkami   0,5 m

UTP - UNSHIELDED TWISTED PAIR

8 pin RJ - 45    10BASET    10Mb/s


Max. délka kabelu mezi PC a koncentrátory   100 m
Max. počet uzlů (počítačů) v síti 1 024
Kabel UTP: 2 páry nestíněné - charakt. impedance 85-110 pri 10MHz
- ...


Adaptéry rozpoznají opačnou polaritu a přepnou se. Světelná signalizace propojení.

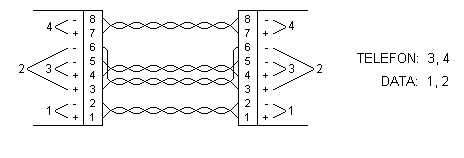

SIGNÁLY: 8 - TELEFON
7 - TELEFON
6 - INPUT DATA (-)
5 - TELEFON
4 - TELEFON
3 - INPUT DATA (+)
2 - OUTPUT DATA (-)
1 - OUTPUT DATA (+)
